جدول وزن تیرآهن
تیرآهن به عنوان یکی از پرمصرفترین مقاطع فولادی در صنعت ساختمان سازی، نقشی کلیدی در استحکام و پایداری سازه ایفا میکند. در کنار ابعاد و مشخصات فنی، وزن تیرآهن و محاسبه وزن آهن آلات از جمله فاکتورهای مهمی است که باید در انتخاب و محاسبات سازهای مورد توجه قرار گیرد.
اهمیت استفاده از جدول وزن تیرآهن
یکی از سوالات مهمی که افراد مطرح میکنند این است که چرا نیاز است تا وزن تیرآهن در سایزهای مختلف را محاسبه کرد؟ در پاسخ به این سوال باید گفت که وزن تیرآهن در محاسبه بار مرده سازه و تعیین ظرفیت باربری تیرها و ستونهای ساختمان نقش حیاتی دارد. همچنین با اطلاع از وزن تیرآهن میتوان به طور دقیقتر هزینه خرید و حمل و نقل آن را برآورد کرد. لازم به ذکر است که با توجه به محدودیتهای وزنی در سازه، انتخاب تیرآهن با وزن مناسب و متناسب با نیاز پروژه اهمیت دارد.

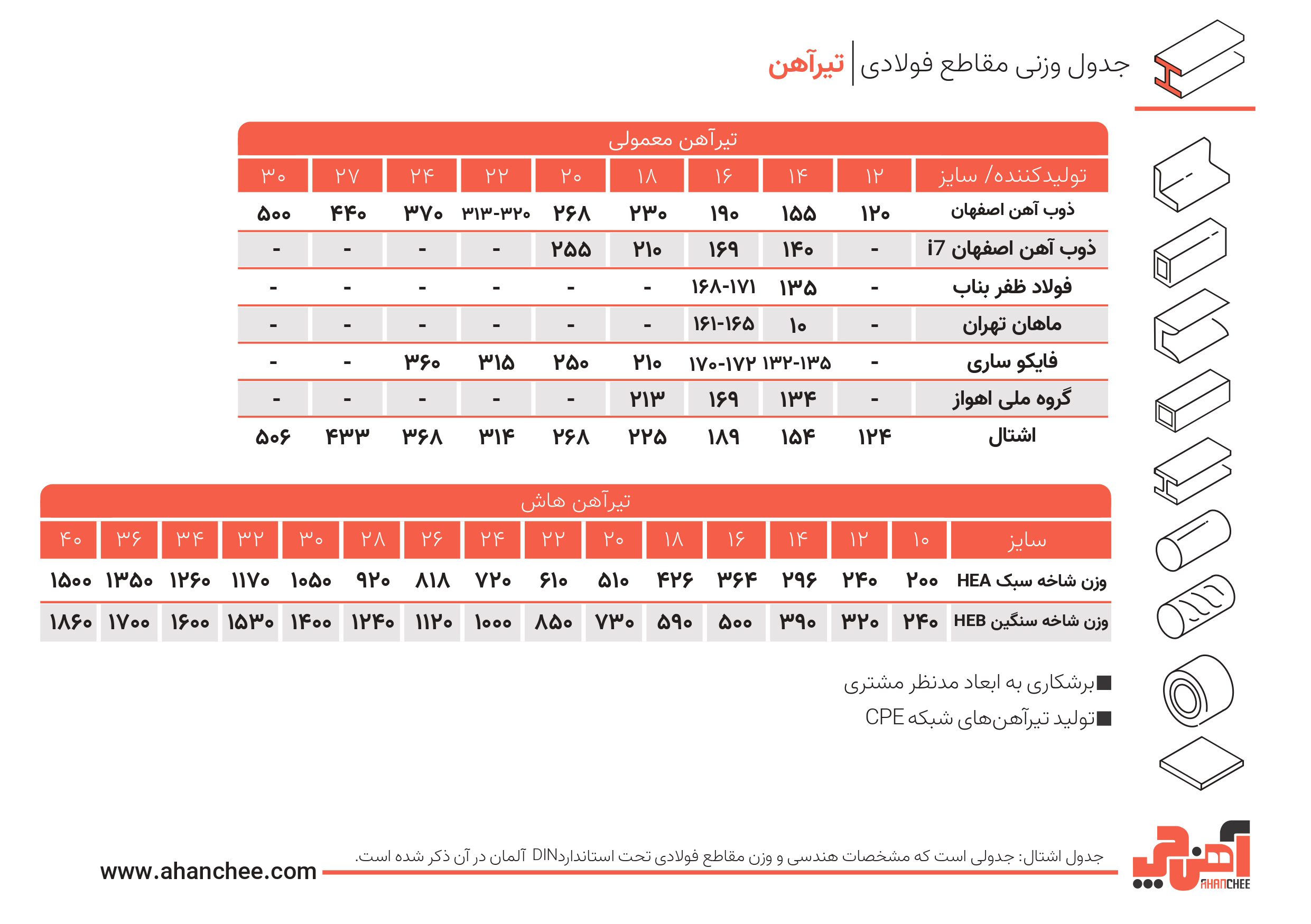

جدول وزن تیرآهن
| سایز / تولیدکننده | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 |
| ذوب آهن اصفهان | 120 | 155 | 190 | 230 | 268 | 313-320 | 370 | 440 | 500 |
| ذوب آهن اصفهان i7 | – | 140 | 169 | 210 | 255 | – | – | – | – |
| فولاد ظفر بناب | – | 135 | 168-171 | – | – | – | – | – | – |
| ماهان تهران | – | 10 | 161-165 | – | – | – | – | – | – |
| فایکو ساری | – | 132-135 | 170-172 | 210 | 250 | 315 | 360 | – | – |
| گروه ملی اهواز | – | 134 | 169 | 213 | – | – | – | – | – |
| اشتال | 124 | 154 | 189 | 225 | 268 | 314 | 368 | 433 | 506 |
جدول وزن تیرآهن هاش
| سایز | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 26 | 28 | 30 | 32 | 34 | 36 | 40 |
| وزن شاخه سبک HEA | 200 | 240 | 296 | 364 | 426 | 510 | 610 | 720 | 818 | 920 | 1050 | 1170 | 1260 | 1350 | 1500 |
| وزن شاخه سنگین HEB | 240 | 320 | 390 | 500 | 590 | 730 | 850 | 1000 | 1120 | 1240 | 1400 | 1530 | 1600 | 1700 | 1860 |
روشهای محاسبه وزن تیرآهن
اگر قصد محاسبه وزن تیرآهن 14و 16و 18 دارید، روشهای مختلفی برای رسیدن به این هدف وجود دارد. از مهمترین روشهای محاسبه وزن تیرآهن میتوان به موارد زیر اشاره کرد:
- استفاده از جدول وزن تیرآهن: این جداول که به طور گسترده در دسترس هستند، وزن تیرآهن را با توجه به سایز، نوع و طول آن ارائه میکنند.
- محاسبه دستی: با استفاده از فرمولهای مربوط به مساحت و چگالی فولاد میتوان وزن تیرآهن را به طور تقریبی محاسبه کرد.
- استفاده از نرم افزارهای مهندسی: نرمافزارهای تخصصی مانند ETABS و SAP2000 امکان محاسبه دقیق وزن تیرآهن را با توجه به ابعاد و مشخصات هندسی آن فراهم میکنند.
وزن تیرآهن کارخانههای مختلف
یکی از موضوعاتی که در زمان خرید تیرآهن باید به آن توجه کنید، این است که وزن تیرآهن کارخانههای مختلف با یکدیگر متفاوت است که ما در ادامه شما را با جدول وزن تیرآهن اهواز و اصفهان آشنا خواهیم کرد:
جدول وزن تیرآهن اهواز
جدول وزن تیرآهن اهواز در وزنهای پرکاربرد و پرفروش آن به شرح زیر است:
| سایز | وزن بر حسب کیلوگرم |
| 14 | 35 |
| 16 | 170 |
| 18 | 215 |
وزن تیرآهن اصفهان
تیرآهن اصفهان از استانداردترین و مرغوبترین تیرآهنها در موجود در بازار ایران است. اگر بخواهیم شما را با وزن تیرآهنهای پرکاربرد این مجموعه آشنا کنیم، میتوان به موارد زیر اشاره کرد:
- وزن تیرآهن 12 اصفهان: 125 کیلوگرم برای شاخه 12 متری
- وزن تیرآهن 14 اصفهان: 154 کیلوگرم برای شاخه 12 متری
- وزن تیرآهن ۱۶ اصفهان: 189 کیلوگرم برای شاخه 12 متری
- وزن تیرآهن ۱۸ اصفهان: 225 کیلوگرم برای شاخه 12 متری
- وزن تیرآهن ۲۰ اصفهان: 268 کیلوگرم برای شاخه 12 متری
- وزن تیرآهن 22 اصفهان: 314 کیلوگرم برای شاخه 12 متری
- وزن تیرآهن ۲۴ اصفهان: 368 کیلوگرم برای شاخه 12 متری
- وزن تیرآهن ۲۷ اصفهان: 433 کیلوگرم برای شاخه 12 متری
- وزن تیرآهن 30 اصفهان: 507 کیلوگرم برای شاخه 12 متری
فرمول و نحوه محاسبه وزن تیرآهن
اگر قصد دارید تا وزن تیرآهن کارخانه های مختلف را محاسبه کنید، برای انجام این کار روشهای مختلفی وجود دارد. اگر بخواهیم شما را با فرمول و نحوه محاسبه وزن تیرآهن آشنا کنیم، میتوان به موارد زیر اشاره کرد:
فرمول محاسبه وزن تیرآهن لانه زنبوری
یکی از انواع تیرآهنهای مورد استفاده تیرآهن لانه زنبوری است که به منظور افزایش مقاومت خمشی در تیرهای نرمال آنها را به شکل لانه زنبور برش میدهند و سپس مجدداً آن را به هم جوش داده و تیرهای جدیدی با ظرفیت بالا را تولید میکنند. برای محاسبه وزن تیرآهن لانه زنبوری با طول 10 متر میتوان از فرمول زیر استفاده کرد:
طول تیر لانه زنبوری به متر× وزن یک متر (از جدول اشتال) = وزن نهایی تیر لانه زنبوری
جدول وزن تیرآهن هاش
یکی از تیرآهنهای پرکاربرد، تیرآهن هاش است. شما میتوانید از طریق جدول وزن تیرآهن هاش، به راحتی وزن تیرآهنها را محاسبه کنید. جدول وزن تیراهن هاش بال پهن به شرح زیر است:
جدول وزن هاش سبک (HEA)
| وزن شاخه (kg) | طول بال (A) | ضخامت جان (D) | ضخامت بال (B) | ارتفاع تیر (H) | سایز |
| ۲۰۰ | ۱۰۰ | ۵ | ۸ | ۹۶ | ۱۰۰ |
| ۲۴۰ | ۱۲۰ | ۵ | ۸ | ۱۱۴ | ۱۲۰ |
| ۲۹۶ | ۱۴۰ | ۵٫۵ | ۸٫۵ | ۱۳۳ | ۱۴۰ |
| ۳۶۴ | ۱۶۰ | ۶ | ۹ | ۱۵۲ | ۱۶۰ |
| ۴۲۶ | ۱۸۰ | ۶ | ۹٫۵ | ۱۷۱ | ۱۸۰ |
| ۵۱۰ | ۲۰۰ | ۶٫۵ | ۱۰ | ۱۹۰ | ۲۰۰ |
| ۶۱۰ | ۲۲۰ | ۷ | ۱۱ | ۲۱۰ | ۲۲۰ |
| ۷۲۰ | ۲۴۰ | ۷٫۵ | ۱۲ | ۲۳۰ | ۲۴۰ |
| ۸۲۰ | ۲۶۰ | ۷٫۵ | ۱۲٫۵ | ۲۵۰ | ۲۶۰ |
| ۹۲۰ | ۲۸۰ | ۸ | ۱۳ | ۲۷۰ | ۲۸۰ |
| ۱۰۵۰ | ۳۰۰ | ۸٫۵ | ۱۴ | ۲۹۰ | ۳۰۰ |
| ۱۱۷۰ | ۳۰۰ | ۹ | ۱۵٫۵ | ۳۱۰ | ۳۲۰ |
| ۱۲۶۰ | ۳۰۰ | ۹٫۵ | ۱۶٫۵ | ۳۳۰ | ۳۴۰ |
| ۱۳۵۰ | ۳۰۰ | ۱۰ | ۱۷٫۵ | ۳۵۰ | ۳۶۰ |
| ۱۵۰۰ | ۳۰۰ | ۱۱ | ۱۹ | ۳۹۰ | ۴۰۰ |
| ۱۶۸۰ | ۳۰۰ | ۱۱٫۵ | ۲۱ | ۴۴۰ | ۴۵۰ |
| ۱۸۶۰ | ۳۰۰ | ۱۲ | ۲۳ | ۴۹۰ | ۵۰۰ |
| ۱۹۹۲ | ۳۰۰ | ۱۲٫۵ | ۲۴ | ۵۴۰ | ۵۵۰ |
| ۲۱۴۰ | ۳۰۰ | ۱۳ | ۲۵ | ۵۹۰ | 600 |
جدول وزن هاش سنگین (HEB)
| وزن شاخه (KG) | طول بال (A) | ضخامت جان (D) | ضخامت بال (B) | ارتفاع تیر (H) | سایز |
| ۲۴۰ | ۱۰۰ | ۶ | ۱۰ | ۱۰۰ | ۱۰۰ |
| ۳۲۰ | ۱۲۰ | ۶٫۵ | ۱۱ | ۱۲۰ | ۱۲۰ |
| ۴۰۰ | ۱۴۰ | ۷ | ۱۲ | ۱۴۰ | ۱۴۰ |
| ۵۰۰ | ۱۶۰ | ۸ | ۱۳ | ۱۶۰ | ۱۶۰ |
| ۵۹۰ | ۱۸۰ | ۸٫۵ | ۱۴ | ۱۸۰ | ۱۸۰ |
| ۷۳۰ | ۲۰۰ | ۹ | ۱۵ | ۲۰۰ | ۲۰۰ |
| ۸۵۰ | ۲۲۰ | ۹٫۵ | ۱۶ | ۲۲۰ | ۲۲۰ |
| ۹۹۸ | ۲۴۰ | ۱۰ | ۱۷ | ۲۴۰ | ۲۴۰ |
| ۱۱۲۰ | ۲۶۰ | ۱۰ | ۱۷٫۵ | ۲۶۰ | ۲۶۰ |
| ۱۲۴۰ | ۲۸۰ | ۱۰٫۵ | ۱۸ | ۲۸۰ | ۲۸۰ |
| ۱۴۰۰ | ۳۰۰ | ۱۱ | ۱۹ | ۳۰۰ | ۳۰۰ |
| ۱۵۳۰ | ۳۰۰ | ۱۱٫۵ | ۲۰٫۵ | ۳۲۰ | ۳۲۰ |
| ۱۶۰۰ | ۳۰۰ | ۱۲ | ۲۱٫۵ | ۳۴۰ | ۳۴۰ |
| ۱۷۰۰ | ۳۰۰ | ۱۲٫۵ | ۲۲٫۵ | ۳۶۰ | ۳۶۰ |
| ۱۸۶۰ | ۳۰۰ | ۱۳٫۵ | ۲۴ | ۴۰۰ | ۴۰۰ |
| ۲۰۵۰ | ۳۰۰ | ۱۴ | ۲۶ | ۴۵۰ | ۴۵۰ |
| ۲۲۵۰ | ۳۰۰ | ۱۴٫۵ | ۲۸ | ۵۰۰ | ۵۰۰ |
| ۲۴۰۰ | ۳۰۰ | ۱۵ | ۲۹ | ۵۵۰ | ۵۵۰ |
| ۲۵۵۰ | ۳۰۰ | ۱۵٫۵ | ۳۰ | ۶۰۰ | ۶۰۰ |
فرمول محاسبه وزن تیرآهن IPE
یکی دیگر از انواع تیرآهنهای موجود در بازار تیرآهن IPE است. برای محاسبه وزن این نوع تیرآهن میتوان از فرمول زیر استفاده کرد:
طول تیرآهن به متر × وزن یک متر (از جدول اشتال) = وزن تیرآهن IPE
جدول وزن تیرآهن ipe
جدول وزن تیرآهن ipe به شرح زیر است:
| ابعاد تیرآهن ipe | وزن به کیلوگرم | |||
| ارتفاع | عرض | ضخامت جان | ضخامت بال | |
| 100 | 100 | 6 | 10 | 20,4 |
| 120 | 120 | 6,5 | 11 | 26,7 |
| 140 | 140 | 7 | 12 | 33,7 |
| 160 | 160 | 8 | 13 | 42,6 |
| 180 | 180 | 8,5 | 14 | 51,2 |
| 200 | 200 | 9 | 15 | 61,3 |
| 220 | 220 | 9,5 | 16 | 71,5 |
| 240 | 240 | 10 | 17 | 83,2 |
| 260 | 260 | 10 | 17,5 | 93,0 |
| 280 | 280 | 10,5 | 18 | 103 |
| 300 | 300 | 11 | 19 | 117 |
| 320 | 300 | 11,5 | 20,5 | 127 |
| 340 | 300 | 12 | 21,5 | 134 |
| 360 | 300 | 12,5 | 22,5 | 142 |
| 400 | 300 | 13,5 | 24 | 155 |
| 450 | 300 | 14 | 26 | 171 |
| 500 | 300 | 14,5 | 28 | 187 |
| 550 | 300 | 15 | 29 | 199 |
| 600 | 300 | 15,5 | 30 | 212 |
| 650 | 300 | 16 | 31 | 225 |
| 700 | 300 | 17 | 32 | 241 |
| 800 | 300 | 17,5 | 33 | 262 |
| 900 | 300 | 18,5 | 35 | 291 |
| 1000 | 300 | 19 | 36 | 314 |
فرمول محاسبه وزن تیرآهن دوبل
تیرآهن نوع دوبل یکی دیگر از تیرآهنهایی است که از پروفیلهای استاندارد تولید شده و به صورت دوبل بهم میچسبند. این تیراهن جهت تحمل بارهایی با وزن بیشتر مورد استفاده قرار میگیرد. به منظور محاسبه وزن تیرآهن دوبل میتوان از فرمول زیر استفاده کرد:
(طول تیرآهن IPB x 2) × وزن یک متر (از جدول اشتال) = وزن نهایی تیرآهن دوبل
محاسبه وزن تیرآهن با استفاده از چگالی
شما میتوانید با استفاده از چگالی آهن، اقدام به محاسبه وزن تیرآهن کنید. برای استفاده از این فرمول نیاز است تا با استفاده از خط کش یا کولیس اقدام به اندازه گیری ضخامت بال و جان تیرآهن کنید. برای انجام این کار نیاز است تا از فرمول زیر استفاده کنید:
1000/ [چگالی*طول* [(ضخامت جان*طول جان)+(ضخامت بال*عرض بال)] *2] = وزن یک شاخه تیرآهن
